Cara Menghitung Diameter Kabel Listrik

Bagaimana cara menghitung diameter kabel listrik berdasarkan PUIL (Peraturan Umum Instalasi Listrik)? Pada artikel kali ini kita akan membahas bagaimana cara menghitung diameter kabel listrik. Tentu anda telah tahu apa itu kabel listrik. Kabel listrik banyak digunakan untuk menyambungkan peralatan listrik ke sumber listrik. Untuk mengetahui berapa diameter atau luas penampang kabel yang anda gunakan, anda harus mencari nilai KHA dan tabel KHA kabel untuk menentukan jenis dan diameter kabel listrik.

Mungkin banyak dari kita yang tidak mengetahui, ternyata terdapat aturan dalam menentukan penggunaan kabel listrik. Jadi kita tidak boleh sembarangan menggunakan kabel listrik. Penggunaan diameter kabel listrik tergantung dari beban listrik yang terhubung ke kabel listrik tersebut. Semakin besar beban listrik (peralatan listrik) yang terpasang melalui kabel listrik, semakin besar pula panas yang dihasilkan pada penghantar atau kabel listrik tersebut. Tentu saja panas tersebut dapat melelehkan kabel baik isolatornya ataupun tembaga penghantarnya, sehingga nantinya dapat menyebabkan konslet listrik yang bisa mengakibatkan terjadinya kebakaran.

Jika kita lihat secara fisik, bahan atau material apa saja yang membentuk kabel listrik tersebut? Secara umum, sebuah kabel listrik terbentuk dari 2 material utama yaitu bahan pada bagian yang terluar yang disebut dengan kulit (vynil) kemudian bahan pada bagian dalam yang diselubungi oleh kulit (vynil) yang disebut juga dengan nama inti (core).

Kulit kabel / selubung kabel (vynil) biasanya terbuat dari bahan PVC sedangkan inti (core) biasanya dibuat dari bahan tembaga atau terdapat juga berbahan aluminium.

Coba anda bayangkan ketika isolator / PVC  yang membungkus penghantar atau tembaga kabel terbakar, tentu saja penghantar tembaganya tidak lagi memiliki pelindung sehingga besar kemungkinan kedua kabel yang terdapat dalam penghantar tersebut terhubung dan dapat menyebabkan terjadinya konsleting listrik yang bisa berakibat pada terjadinya kebakaran. Ini merupakan hal yang harus anda cegah sedini mungkin.

Bagaimana cara mencegah hal ini agar tidak terjadi? Tentu saja untuk mencegah hal ini terjadi, anda harus menentukan berapa kha kabel dengan cara menghitungnya. Untuk mengetahui besarnya nilai KHA kabel diperlukan rumus yang telah standar yang artinya telah ditetapkan oleh suatu badan standarisasi sehingga hasil dari rumus tersebut aman untuk digunakan dalam menentukan diameter kabel karena rumus tersebut dibuat sudah melalui tahapan penelitian.

Jadi hasil dari perhitungan KHA dengan menggunakan rumus dapat kita konversi menggunakan tabel KHA sehingga menghasilkan kabel jenis apa yang akan kita gunakan dan besarnya diameter kabel yang akan kita gunakan.

Ada dua hal yang perlu anda ingat. Untuk menentukan diameter kabel ada hal yang anda butuhkan di antaranya adalah:

1. Anda menghitungnya sendiri, dengan syarat anda sudah mengerti bagaimana cara menentukannya.

2. Anda meminta bantuan orang yang ahli untuk menentukan kabel yang akan anda gunakan.

3. Menggunakan kalkulator diameter kabel listrik yang akan membantu anda untuk menentukan besar luas penampang kabel yang anda gunakan.

Sekarang kita akan memulai untuk melakukan perhitungan.

Cara Menentukan KHA Kabel

Baiklah, kita akan mulai bagaimana cara menentukan KHA kabel. Tentu saja untuk menentukan KHA kabel, kita melakukan perhitungan dengan menggunakan rumus KHA kabel. Bagaimana cara melakukan perhitungan KHA kabel dengan menggunakan rumus? Berikut cara menghitungnya:

Cara menghitung KHA Kabel

Bagaimana cara menghitung KHA Kabel? Untuk menghitung KHA Kabel diperlukan arus nominal yang melewati kabel tersebut (arus beban listrik yang terpasang pada kabel tersebut). Tentu saja untuk menghitungnya membutuhkan sebuah rumus. Berikut Rumus untuk menghitung KHA kabel yang telah ditetapkan pada PUIL:

Rumus Menghitung KHA Kabel

Berikut rumus untuk menghitung KHA kabel:

KHA = 125% x In

KHA = 1,25 x In

Di mana:

KHA = Nilai KHA (Kemampuan Hantar Arus)

In = Arus Nominal (Ampere)

Bagaimana menggunakan rumus berikut untuk mencari kha kabel dan bagaimana menentukan berapa diameter kabel yang akan kita gunakan? Berikut adalah contoh soal yang bisa anda pelajari untuk menentukan diameter kabel listrik yang anda gunakan:

Contoh Cara Menghitung Diameter Kabel Listrik

1. Sebuah pompa air motor listrik satu fasa dengan daya 1000 watt dengan tegangan 220V. Tentukan berapa diameter kabel listrik yang digunakan untuk pompa air tersebut.

Jawab:

Diketahui

P = 1000 watt

V = 220 Volt

Cos φ = 0,8

Maka

P = V x In x Cos φ

Sehingga:

In = P/(V x Cos φ) = 1000/(220×0,8)

In = 5,68 Ampere

KHA = 1,25 x 5,68

KHA = 7,1

Jika kita ingin menggunakan kabel dengan jenis NYY 3 Inti (Fasa Netral dan Ground / Tiga inti kabel) Maka gunakan tabel diameter kabel ukuran diameter kabel listrik. Tabel untuk jenis kabel lain seperti NYM dan kabel lainnya dapat anda lihat pada artikel saya dengan judul KHA kabel yang berasal dari PUIL 2000.

Lihat tabel 7.3-5a dengan 3 inti di udara. Perhatikan Diameter / luas penampang kabel, pada kabel diameter 1,5 mm2 , KHA maksimumnya adalah 18,5.

Berarti untuk motor 1000 watt tersebut, kita gunakan kabel NYY 3 x 1,5 mm2 .

Tabel Diameter Kabel Listrik

Tabel 7.3-5a KHA terus menerus untuk kabel tanah inti tunggal, berkonduktor tembaga, berinsulasi dan berselubung PVC, dipasang pada sistem a.s. dengan voltase kerja maksimum 1,8 kV; serta untuk kabel tanah 2-inti, 3-inti dan 4-inti berkonduktor tembaga, berinsulasi dan berselubung PVC yang dipasang pada sistem a.b. trifase dengan voltase pengenal 0,6/1 kV (1,2 kV), pada suhu ambien 30 °C.

Jenis kabel Luas penampangmm2 KHA terus menerus
Inti tunggal 2-inti 3-inti dan 4-inti
Di tanahA Di udaraA Di tanahA Di udaraA Di tanahA Di udaraA
1 2 3 4 5 6 7 8
NYYNYBY

NYFGbY

NYRGbY

NYCY

NYCWY

NYSY

NYCEY

NYSEY

NYHSY

NYKY

NYKBY

NYKFGbY

NYKRGbY

1,5

2,5

4

6

10

16

25

35

50

70

95

120

150

185

240

300

400

500

40

54

70

90

122

160

206

249

296

365

438

499

561

637

743

843

986

1125

26

35

46

58

79

105

140

174

212

269

331

386

442

511

612

707

859

1000

31

41

54

68

92

121

153

187

222

272

328

375

419

475

550

525

605

20

27

37

48

66

89

118

145

176

224

271

314

361

412

484

590

710

26

34

44

56

75

98

128

157

185

228

275

313

353

399

464

524

600

18.5

25

34

43

60

80

106

131

159

202

244

282

324

371

436

481

560

CATATAN:
KHA terus menerus kabel tanah ini dihitung berdasarkan kondisi tersebut dalam 7.3.4.2 dan 7.3.4.4.

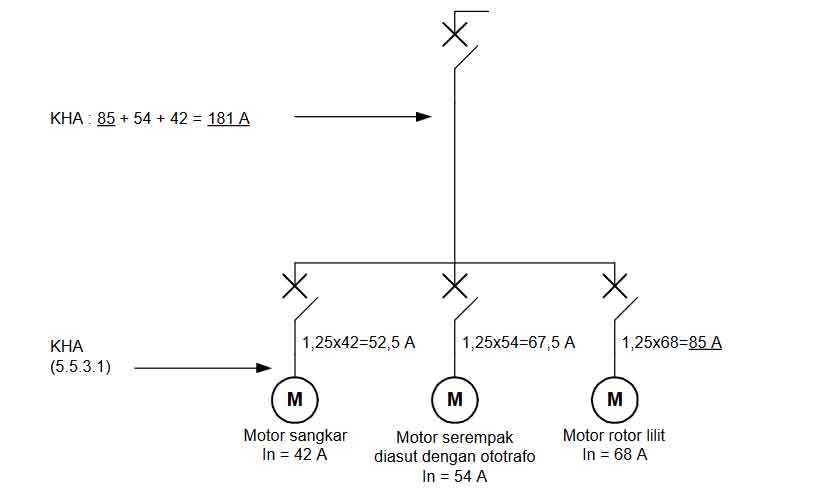

2. Mencari KHA kabel utama dari percabangan kabel seperti pada gambar di bawah ini:

Diketahui arus nominal dari masing-masing motor yang terpasang secara paralel seperti gambar adalah sebagai berikut:

  • Motor rotor sangkar In = 42 A, KHA= 1,25 x 42A= 52,5A
  • Motor serempak yang diasut dengan ototrafo dengan In = 54 A, KHA= 1,25 x 54A= 67,5A
  • Motor rotor lilit dengan In = 68 A, KHA= 1,25 x 68= 85A

Sedangkan KHA untuk kabel utama adalah:

KHA = KHA kabel terbesar + In Motor + In Motor = 85 A + 54 A + 42 A = 181 A

Dari KHA kabel tersebut, kita menggunakan kabel 3 inti NYY (motor 3 fasa) di udara sehingga diameter kabel NYY yang kita gunakan berdasarkan Tabel 7.3-5a adalah sebagai berikut:

  • Motor rotor sangkar In = 42 A, dengan KHA= 1,25 x 42A= 52,5A. Diameter yang digunakan adalah 10 mm2 (lihat tabel KHA kabel NYY 52,5A dengan 3 inti di udara dengan KHA terus menerus pada tabel adalah 60A)
  • Motor serempak In = 54 A, dengan KHA= 1,25 x 42A= 67,5A. Diameter yang digunakan adalah 16 mm2 (lihat tabel KHA kabel NYY 67,5A dengan 3 inti di udara dengan KHA terus menerus pada tabel adalah 80A)
  • Motor rotor sangkar In = 68 A, dengan KHA= 1,25 x 42A= 85A. Diameter yang digunakan adalah 25 mm2 (lihat tabel KHA kabel NYY 85A dengan 3 inti di udara dengan KHA terus menerus pada tabel adalah 106A)
  • Sedangkan KHA pada kabel utama adalah KHA 181 menggunakan kabel 70 mm2 dengan 3 inti di udara dengan KHA terus menerus pada tabel adalah 202A

Demikianlah artikel bagaimana cara menghitung diameter kabel listrik. Semoga dengan artikel ini dapat membantu anda mencari diameter kabel listrik dan mencari KHA Kabel. Terima kasih sudah berkunjung.
