Resistor Coklat Hitam Hitam Emas

Bahasan kita kali ini adalah bagaimana menentukan nilai resistor coklat hitam hitam emas. Namun bagi para praktisi maupun akademisi pada bidang elektro tentu sudah tidak asing lagi dengan kode warna gelang yang terdapat pada resistor. Untuk menentukan kode warna tersebut dibutuhkan sebuah tabel kode warna resistor. Dari tabel kode warna inilah kita mengkonversi gelang warna yang terdapat pada resistor menjadi nilai resistansi dengan satuan ohm.

Untuk menjawab nilai resistansi dari resistor warna coklat hitam hitam emas berapa ohm, ada dua cara yang akan kami gunakan di artikel ini. Adapun cara tersebut adalah cara pertama menggunakan kalkulator dan cara kedua menggunakan tabel warna resistor.

• Menggunakan kalkulator resistor

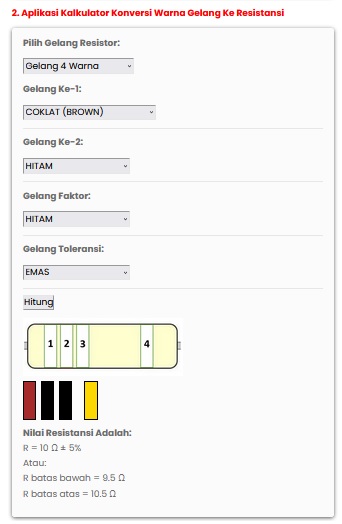

Untuk menentukan nilai resistansi dengan menggunakan  kalkulator, anda bisa mengunjungi artikel kami dengan link kalkulator resistor. Artikel tersebut berisi kalkulator resistor online yang akan membantu anda melakukan konversi warna gelang resistor ke nilai resistansi ohm resistor. Berikut adalah contoh hasil konversi menggunakan kalkulator resistor online:

Dari gambar di atas, terlihat bahwa nilai resistansi yang di dapatkan oleh kalkulator resistor adalah:

R = 10 Ω ± 5%

Dan juga nilai batas bawah dan atas dari resistor (nilai resistansi dengan toleransi) tersebut adalah

R = 9,5 (batas bawah)

atau

R = 10,5 (batas atas)

Sehingga tahanan resistor tersebut berkisar antara 9,5 sampai 10,5 ohm.

• Menentukan nilai resistansi dengan cara manual

Untuk menentukan nilai resistansi dengan cara manual adalah menggunakan tabel kode warna gelang resistor. Berikut adalah tabel kode warna tersebut:

Tabel warna gelang resistor yang terdapat di atas inilah yang akan kita gunakan untuk melakukan konversi warna resistor pada artikel ini. Warna yang kita tentukan nilainya ada 4 warna yaitu coklat hitam hitam emas. Ini berarti kita akan menghitung resistor dengan 4 gelang warna, yang mana jika kita lihat pada tabel gelang warna, bahwa warna yang ke empat adalah warna toleransi resistor. Sehingga jika kita konversi masing-masing warna tersebut adalah sebagai berikut

Gelang 1 = Coklat = 1

Gelang 2 = Hitam = 0

Gelang Faktor Pengali = Hitam = 1

Gelang Toleransi = Emas = 5%

Sehingga resistansi dari warna resistor coklat hitam hitam emas adalah (10 x 1) Ω ±5% = 10 Ω ±5%

R = 10 Ω ±5%

Atau

Rtot = Rresistor ± Rtoleransi

Besar nilai resistansi resistor adalah 10 Ω dengan toleransi kurang lebih dari 5%. Jika nilai toleransi tersebut kita jadikan nilai tahanan akan menjadi

Rtoleransi= 5% x 10 = (5/100) x 10 = 0,5

Sehingga nilai Resistansi total dari resistor didapatkan

Rtot = 10 + 0,5 = 10,5 ohm

Batas Bawah :

R = 10 – 0,5 = 9,5 ohm

Jadi nilai resistansi resistor berkisar di antara 9,5 ohm sampai 10,5 ohm.

Kemudian kita melanjutkan 2 bahasan lainnya tentang warna gelang resistor lainnya. Ada dua bahasan kode warna resistor lainnya seperti:

• Resistor Emas Hitam Hitam Coklat

Kita akan menentukan nilai resistansi dari warna gelang emas hitam hitam coklat. Seperti yang anda lihat pada tabel kode warna resistor, warna emas yang terdapat pada gelang pertama dari resistor tidak bisa digunakan untuk menentukan nilai resistansi dari resistor tersebut. Gelang emas dan gelang perak pada resistansi terletak pada gelang faktor pengali dan gelang toleransi atau gelang ke empat dan ke lima. Jadi Gelang emas tidak bisa digunakan untuk menentukan nilai resistansi jika terletak pada gelang ke 1, gelang ke 2, gelang ke 3 dan gelang ke-6

• Resistor Coklat Hitam Hitam Emas Coklat

Kita akan menentukan nilai resistansi dari warna gelang coklat hitam hitam emas coklat. Jika kita menggunakan kalkulator resistor maka akan didapatkan hasilnya adalah:

R = 10 Ω ± 1%
Atau:
R batas bawah = 9.9 Ω
R batas atas = 10.1 Ω

Atau nilai resistansinya berkisar antara 9,9 ohm – 10,1 ohm.

Warna yang kita tentukan nilainya ada 5 warna yaitu coklat hitam hitam emas. Ini berarti kita akan menghitung resistor dengan 5 gelang warna, yang mana jika kita lihat pada tabel gelang warna, bahwa warna yang ke empat adalah warna toleransi resistor. Sehingga jika kita konversi masing-masing warna tersebut adalah sebagai berikut

Gelang 1 = Coklat = 1

Gelang 2 = Hitam = 0

Gelang 3 = Hitam = 0

Gelang Faktor Pengali = Emas = 0,1

Gelang Toleransi = Coklat = 1%

Sehingga resistansi dari warna gelang coklat hitam hitam emas coklat adalah (100 x 0,1) Ω ±5% = 10 Ω ±1%

R = 10 Ω ±1%

Atau

Rtot = Rresistor ± Rtoleransi

Besar nilai resistansi resistor adalah 10 Ω dengan toleransi kurang lebih dari 1%. Jika nilai toleransi tersebut kita jadikan nilai tahanan akan menjadi

Rtoleransi= 1% x 10 = (1/100) x 10 = 0,1

Sehingga nilai Resistansi total dari resistor didapatkan

Rtot = 10 + 0,1 = 10,1 ohm

Batas Bawah :

R = 10 – 0,1 = 9,9 ohm

Jadi nilai resistansi resistor berkisar di antara 9,9 – 10,1 ohm.

Demikianlah artikel kami yang menjelaskan cara menentukan nilai resistansi dari warna gelang resistor. Semoga artikel ini dapat membantu anda menjawab pertanyaan anda tentang warna gelang resistor.
