Gerbang Logika NOR

Bahasan kita kali ini adalah tentang gerbang logika nor. Setelah sebelumnya kami telah memberikan sebuah artikel tentang gerbang logika secara lengkap, maka kali ini kami akan membahas sebuah gerbang nor secara khusus pada artikel ini. Kita akan memulainya dengan pengertian gerbang logika nor.

Gerbang Logika NOR adalah gabungan dari dua buah gerbang logika dasar yaitu gerbang logika OR dan gerbang logika NOT.

Seperti yang kita ketahui bahwa nor merupakan gerbang logika bentukan, maksud dari bentukan ini artinya gerbang logika ini terdiri dari dua gerbang logika dasar.

1. Simbol Gerbang NOR

Bagaimanakah simbol gerbang nor? Adapun Simbol Gerbang NOR dapat anda lihat pada gambar di bawah ini. Berikut di bawah ini simbol gambar gerbang nor:




Berikut di bawah ini adalah gambar gerbang logika yang membentuk gerbang nor. Seperti yang disebutkan di atas  bahwa gerbang ini terbentuk dari dua gerbang yaitu gerbang or dan gerbang not.


2. Rangkaian Gerbang NOR

Rangkaian gerbang nor dapat dibentuk dengan 2 sakelar (S1 dan S2) dan satu lampu (L). Yang mana cara kerjanya adalah jika kedua saklar terbuka maka lampu L akan hidup. Namun jika salah satu atau semua sakelar tertutup maka lampu L akan mati. Berikut di bawah ini adalah rangkaiannya:


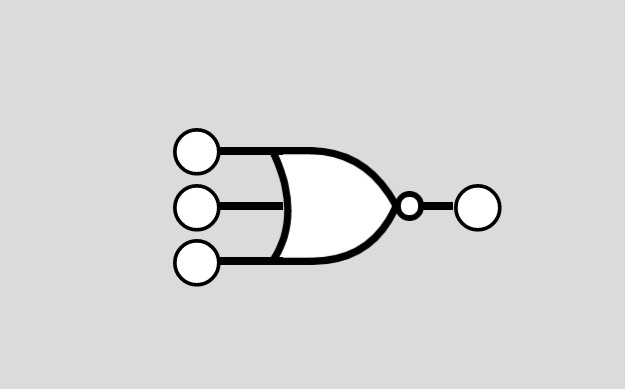

3. Gerbang NOR 3 Input

Bagaimana gerbang nor 3 Input. Cara kalkulasi gerbang ini adalah dengan cara meng[-nor-kan input 1 dan input 2 dan kemudian meng-nor-kan hasil dari kedua input (1 dan 2) ke input 3. Itulah hasil keluaran dari Gerbang NOR 3 Input.

4. Tabel Gerbang NOR

Adapun bentuk dari tabel kebenaran gate NOR dengan 2 input dapat anda perhatikan pada tabel di bawah ini

INPUT OUTPUT
A B Y
0 0 1
0 1 0
1 0 0
1 1 0

Atau lihat tabel kebenaran gate NOR input dan output dalam bentuk boolean “TRUE” dan “FALSE”:

INPUT OUTPUT
A B Y
FALSE FALSE TRUE
FALSE TRUE FALSE
TRUE FALSE FALSE
TRUE TRUE FALSE



Berikut di bawah ini adalah tabel kebenaran dengan 3 input:

INPUT OUTPUT
A B C Y
0 0 0 1
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 0
1 1 0 0
1 1 1 0



5. Gerbang Universal NAND dan NOR

Pada gerbang logika dikenal juga istilah Gerbang Universal NAND dan NOR. Yang mana maksudnya adalah Gerbang NAND dan NOR merupakan gerbang universal yang mana artinya hanya dengan menggunakan jenis gerbang NAND saja atau NOR saja dapat menggantikan fungsi dari 3 gerbang dasar yang lain (AND, OR, NOT).

Gerbang NOR ini mempunyai gerbang bentukan yang mana dinamakan dengan gerbang XNOR atau disebut juga dengan istilah gerbang EX NOR. Simbol gerbang XNOR dan bentukkannya dapat anda lihat  di bawah ini:

Yang mana terbentuk dari salah satu gerbang-gerbang logika NOR seperti berikut ini:

atau juga bisa dibentuk dari gerbang-gerbang logika di bawah ini:



Demikianlah artikel ini kami buat. Semoga anda bisa memahami tentang gerbang ini.
